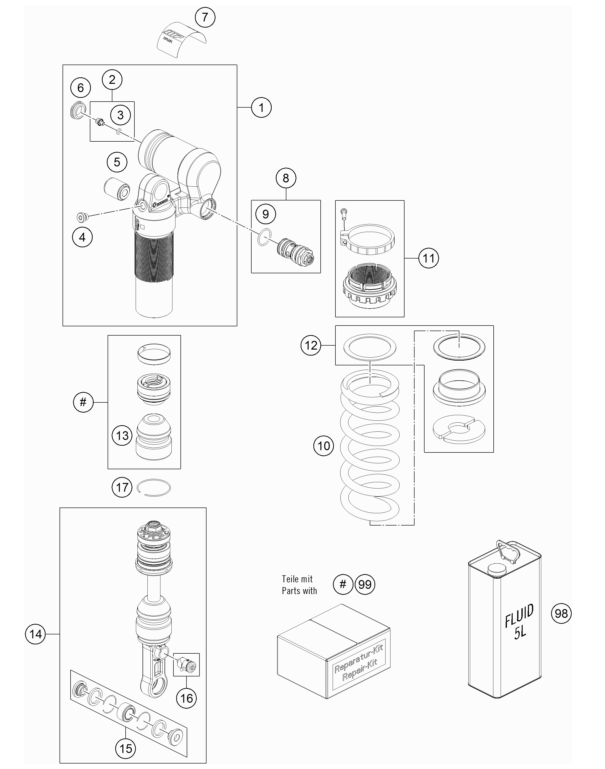

Zadní tlumič - rozložený - zvětšit obrázek

Další schémata:

Zadní tlumič - rozložený - díly:

Díl	Kód dílu Název dílu	Cena / ks vč. DPH	Doporuč. počet
1.	46181367S1Shockhousung M53x1 cpl.	9 212 Kč	ks
2.	36120151SPLUG SCREW M5X6 CPL.	114 Kč	ks
3.	46810893O-ring 5,28x1,78 NBR70 black	28 Kč	ks
4.	50180095HS cylinder-head screw R1/8 l8	123 Kč	ks
5.	14460161Silentblock 10,05x25x32	308 Kč	ks
6.	46811208Rubber cap do not open 22x5,5	117 Kč	ks
7.	52000219Sticker Set XPLOR 90x40	378 Kč	ks
8.	46180533S4Compression cpl. Silber	2 609 Kč	ks
9.	46180811O-ring 22x2 Viton70	91 Kč	ks
10.	91010339Mainspring (59/61) 72-225 damp	2 721 Kč	ks
10.	91010367Mainspring (59/61) 81-225 damp	2 721 Kč	ks
10.	91010337Mainspring (59/61) 66-225 damp	2 721 Kč	ks
11.	46181382SPlastic Spring Retainer D46 cp	673 Kč	ks
12.	RP10022Repair kit spring retainer	1 051 Kč	ks
13.	50181080Rubber pad 17x50x54	792 Kč	ks
14.	46180692S1shock bottom part cpl.	9 212 Kč	ks
15.	R15006REPAIR KIT BEARINGS 07	1 347 Kč	ks
16.	46180522S1TAP ADJ. REBOUND	418 Kč	ks
17.	46810010Round-wire snap ring 49x1,5	91 Kč	ks
98.	50180751S1SHOCK ABSORBER FLUID 5 LT	2 732 Kč	ks
99.	RP10013Repair kit ADV. R	1 568 Kč	ks
