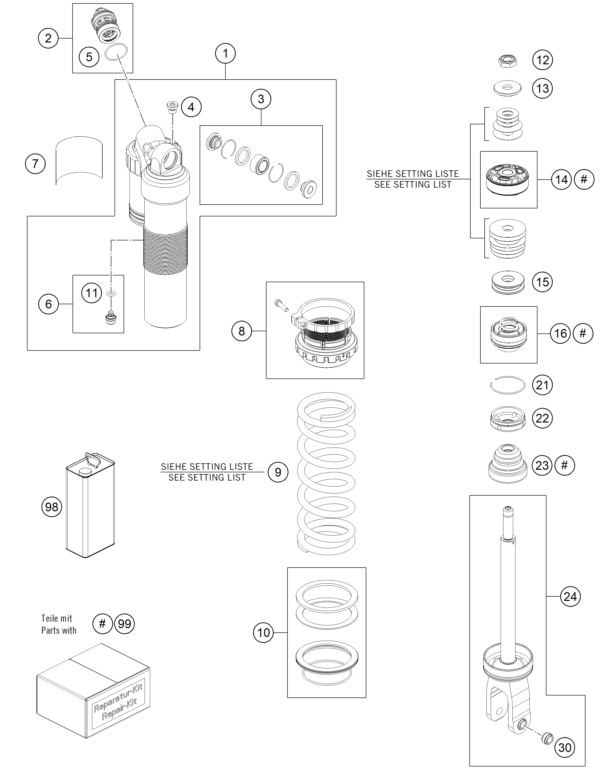

Zadní tlumič - rozložený - zvětšit obrázek

Další schémata:

Zadní tlumič - rozložený - díly:

Díl	Kód dílu Název dílu	Cena / ks vč. DPH	Doporuč. počet
1.	50181144S3Shock housing M57,5x1 h30,5 cp	7 346 Kč	ks
2.	50181101S53compression cpl.	2 217 Kč	ks
3.	R15006REPAIR KIT BEARINGS 07	1 347 Kč	ks
4.	50180095HS cylinder-head screw R1/8 l8	114 Kč	ks
5.	50180217O-ring 27x1,5 Viton70 green IS	83 Kč	ks
6.	36120151SPLUG SCREW M5X6 CPL.	114 Kč	ks
7.	52000239sticker XACT 90x54	495 Kč	ks
8.	50181347SPlastic Spring Retainer cpl.	624 Kč	ks
9.	91210129Mainspring (62/65) 30-250 damp	2 721 Kč	ks
9.	91210126Mainspring (62/65) 33-250 damp	2 721 Kč	ks
9.	91210128SSpring 255 36 N/MM	2 721 Kč	ks
9.	91210123SSPRING 260 39 N/MM	2 721 Kč	ks
9.	91210124SSPRING 260 42 N/MM	2 721 Kč	ks
9.	91210100SSPRING 260 45 N/MM	2 721 Kč	ks
9.	91210101SSPRING 260 48 N/MM	2 721 Kč	ks
9.	91210102SSPRING 260 51 N/MM	2 721 Kč	ks
9.	91210103SSPRING 260 54 N/MM	2 721 Kč	ks
9.	91210104SSPRING 260 57 N/MM	2 721 Kč	ks
9.	91210105SSPRING 260 60 N/MM	2 721 Kč	ks
10.	50180824SSPRING PLATE SET	563 Kč	ks
11.	46810893O-ring 5,28x1,78 NBR70 black	28 Kč	ks
12.	50181207Locking nut M12x1 h9 WAF19	284 Kč	ks
13.	50181344Rebound disc 12x34x3,5 h0	370 Kč	ks
14.	50181255S1Piston 12x50x20 cpl.	929 Kč	ks
15.	50181091Rebound disc 12x43x12,5 h8	421 Kč	ks
16.	50180603SASealholder 50x28 cpl.	1 194 Kč	ks
21.	50180126Round-wire snap ring 53x1,75	114 Kč	ks
22.	50181349Cap 50,12x16 h6	624 Kč	ks
23.	50181100Rubber pad 18x58x46 black	511 Kč	ks
24.	50181148S1MONOSHOCK BOTTOM PART CPL.	6 010 Kč	ks
30.	46811205Bush M10x12/15/13x9,5	244 Kč	ks
98.	50180751S1SHOCK ABSORBER FLUID 5 LT	2 731 Kč	ks
99.	RP10032Tshock absorber repair kit	2 009 Kč	ks
