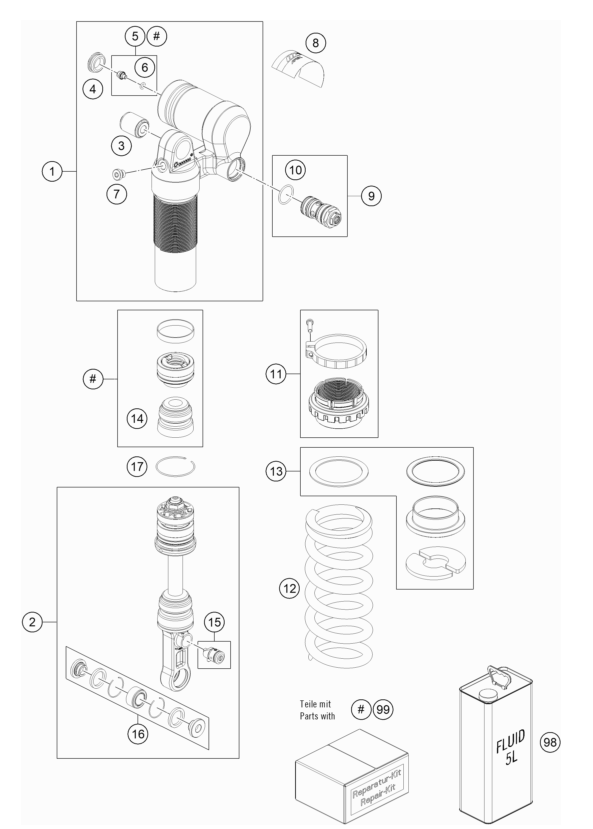

Zadní tlumič - rozložený - zvětšit obrázek

Další schémata:

Zadní tlumič - rozložený - díly:

Díl	Kód dílu Název dílu	Cena / ks vč. DPH	Doporuč. počet
1.	46180776S3Shock upper part cpl. KTM 690	10 050 Kč	ks
2.	46180687S1Shock bottom part cpl. KTM 690	10 050 Kč	ks
3.	14460161Silentblock 10,05x25x32	308 Kč	ks
4.	46811208Rubber cap do not open 22x5,5	117 Kč	ks
5.	36120151SPLUG SCREW M5X6 CPL.	114 Kč	ks
6.	46810893O-ring 5,28x1,78 NBR70 black	28 Kč	ks
7.	50180095HS cylinder-head screw R1/8 l8	123 Kč	ks
8.	52000215Sticker APEX 90x40	378 Kč	ks
9.	46181370SCompression cpl.	2 846 Kč	ks
10.	46180811O-ring 22x2 Viton70	91 Kč	ks
11.	46181369SPlastic Spring Retainer d46 cp	719 Kč	ks
12.	91110003SSPRING 220MM 75N/MM (61)	2 846 Kč	ks
12.	91010338SSPRING 225MM 69 N/MM	2 721 Kč	ks
12.	91010367Mainspring (59/61) 81-225 damp	2 721 Kč	ks
13.	RP10023Repair kit spring retainer	1 161 Kč	ks
14.	50180276Rubber pad 17,2x45,2x40 black	551 Kč	ks
15.	46180522S1TAP ADJ. REBOUND	418 Kč	ks
16.	R15006REPAIR KIT BEARINGS 07	1 347 Kč	ks
17.	46810010Round-wire snap ring 49x1,8	91 Kč	ks
98.	50180751S1SHOCK ABSORBER FLUID 5 LT	2 732 Kč	ks
99.	R15005REPAIR KIT GASKET 07	1 518 Kč	ks
