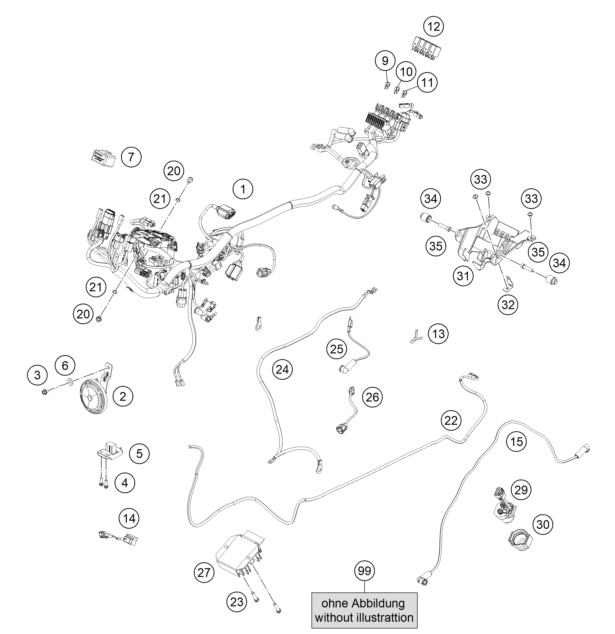

Elektroinstalace - zvětšit obrázek

Další schémata:

Elektroinstalace - díly:

Díl	Kód dílu Název dílu	Cena / ks vč. DPH	Doporuč. počet
1.	28111075000Main wiring harness	16 096 Kč	ks
2.	28111060000Horn	794 Kč	ks
3.	J900000801600Hexagon collar screw M8x16	71 Kč	ks
4.	J025060169HH COLLAR SCREW M6X16 SW8	43 Kč	ks
5.	93541088000rollover sensor	1 223 Kč	ks
6.	J125080006Washer M8	22 Kč	ks
7.	90511030000indicator relay	643 Kč	ks
9.	75011088010FUSE 10A 07	40 Kč	ks
10.	75011088015FUSE 15A 07	40 Kč	ks
11.	75011088030FUSE 30A	40 Kč	ks
12.	90611057000relay (interlock)	560 Kč	ks
13.	93511084000PIGTAIL PH-3 FUEL PUMP	676 Kč	ks
14.	28111096000Transil unit	680 Kč	ks
15.	90211059000CABLE RELAY TO MOTOR	488 Kč	ks
20.	J025060122Hex collar screw M6X12	43 Kč	ks
21.	J797060003TOOTHED WASHER M6	22 Kč	ks
22.	28611075000Main wiring harness	821 Kč	ks
23.	J025060303FLANGED BOLT M6X30 WS10	43 Kč	ks
24.	28111097000CABLE EARTH	676 Kč	ks
25.	93038091000Pigteil oil pressure switch	434 Kč	ks
26.	93811099000wiring harness temperatur sens	589 Kč	ks
27.	28111034000Voltage regulator	4 063 Kč	ks
29.	93011058000Starter relais	1 030 Kč	ks
30.	93311058000Rubber damper starter relay	150 Kč	ks
31.	28111054000BRACKET MOUNT UNIT ELECTRICAL	652 Kč	ks
32.	28111054010Retaining cap, diagnostics con	73 Kč	ks
33.	93008020060Screw M6X1X9	53 Kč	ks
34.	93007047033Seat support complete	119 Kč	ks
35.	J900000803500bolt soket-m8x1.25xl35xcl8.8xb	71 Kč	ks
99.	93042033000Cable earth ABS	299 Kč	ks
