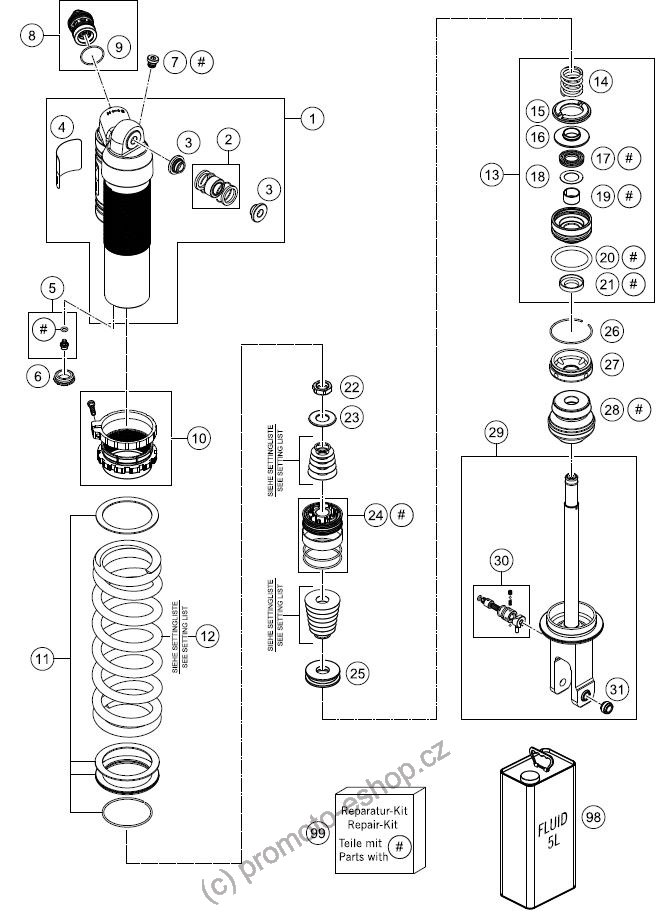

Zadní tlumič rozložený - zvětšit obrázek

Další schémata:

Zadní tlumič rozložený - díly:

Díl	Kód dílu Název dílu	Cena / ks vč. DPH	Doporuč. počet
1.	50180944S1MONOSHOCK UPPER PART CPL.	7 831 Kč	ks
2.	R12012REP. KIT BEAR./SEAL UP. 07	907 Kč	ks
3.	46180010BUSH KGW 10X24	261 Kč	ks
4.	52000087STICKER WP MONOSHOCK	159 Kč	ks
5.	36120151SPLUG SCREW M5X6 CPL.	114 Kč	ks
6.	46811208RUBBER CAP "DO NOT OPEN"	117 Kč	ks
7.	50180095BLEED PLUG R 1/8	123 Kč	ks
8.	50180213S10DCC-COMPR.DAMP.CONTROL CPL. 07	2 217 Kč	ks
9.	50180218O-RING 25X1,5 VITON	91 Kč	ks
10.	50180938SAADJUSTING NUT PLASTIC CPL.	673 Kč	ks
11.	50180824S1SPRING PLATE KIT	599 Kč	ks
12.	91210101SSPRING 260 48 N/MM	2 721 Kč	ks
12.	91210102SSPRING 260 51 N/MM	2 721 Kč	ks
12.	91210103SSPRING 260 54 N/MM	2 721 Kč	ks
12.	91210104SSPRING 260 57 N/MM	2 721 Kč	ks
12.	91210105SSPRING 260 60 N/MM	2 721 Kč	ks
13.	50180603SAADAPTER D50 H28 CPL.	1 226 Kč	ks
14.	50180780REBOUND SPRING	107 Kč	ks
15.	50180798REBOUND RUBBER	182 Kč	ks
16.	50180800SPRING RING	182 Kč	ks
17.	50180605SSEAL D18X30X5 08	329 Kč	ks
18.	50180604SHIM D29,75 X D19 X T0,4 08	50 Kč	ks
19.	46180119DU-BUSH 18X20X12	182 Kč	ks
20.	50180103O-RING 41X5	46 Kč	ks
21.	50180606DUST SEAL 1828 08	182 Kč	ks
22.	50180141PISTON ROD NUT M16X1	302 Kč	ks
23.	50180836REBOUND DISC 16X34 T2 H0	378 Kč	ks
24.	50180786EPISTON D50	984 Kč	ks
25.	50180801REBOUND DISC D16X43 H8	428 Kč	ks
26.	50180126CIRCLIP 53X1,75	123 Kč	ks
27.	50180626RESERVOIR CAP D=50 H=10 09	673 Kč	ks
28.	50181077BUMP RUBBER	551 Kč	ks
29.	50180773SA1MONOSHOCK BOTTOM PART CPL.	6 632 Kč	ks
30.	46180522S1TAP ADJ. REBOUND	418 Kč	ks
31.	46811205ADAPTOR-BUSH M10x1,50, D=15	261 Kč	ks
98.	50180751S1SHOCK ABSORBER FLUID 5 LT	2 732 Kč	ks
99.	R12022REPAIR KIT	1 924 Kč	ks
