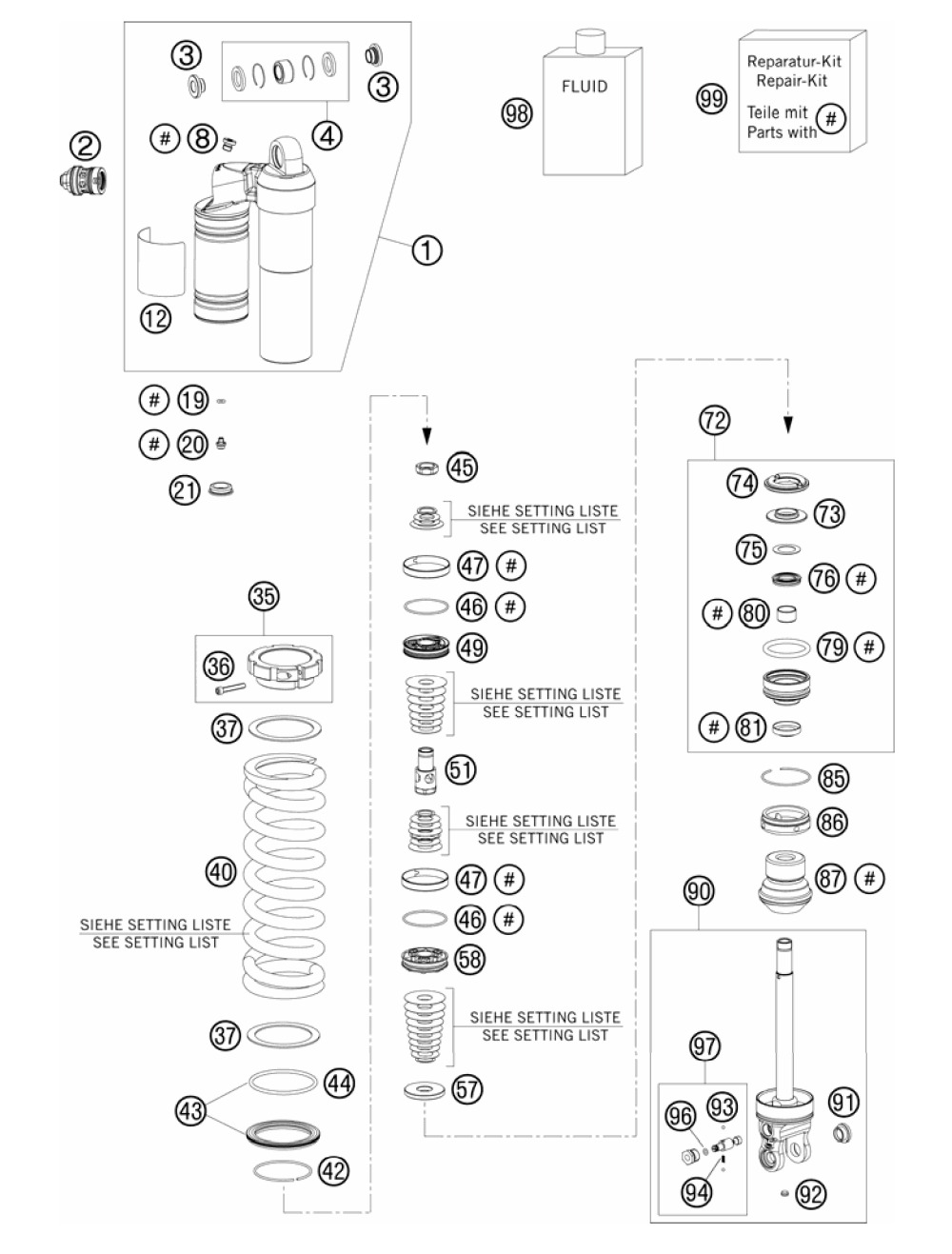

Zadní tlumič v rozloženém stavu - zvětšit obrázek

Další schémata:

Zadní tlumič v rozloženém stavu - díly:

Díl Kód dílu
Název dílu		 Cena / ks
vč. DPH		 Doporuč.
počet
1. 50180753S4TOP PART CPL. M57,5X1 H31,5 09 7 500 Kč ks
2. 50180213S10DCC-COMPR.DAMP.CONTROL CPL. 07 2 217 Kč ks
3. 46180007ADAPTOR BUSH KGW 12X24 209 Kč ks
4. R12012REP. KIT BEAR./SEAL UP. 07 907 Kč ks
8. 50180095BLEED PLUG R 1/8 114 Kč ks
12. 52000041WP CAUTION (PDS KTM) 58X83 54 Kč ks
19. 46810893O-RING NBR 5,28X1,78 28 Kč ks
20. 36120151SCREW PLUG M5X6 78 Kč ks
21. 46811208RUBBER CAP "DO NOT OPEN" 108 Kč ks
35. 50180520SSPRING RETAINER M57,5X1 +SCREW 1 445 Kč ks
36. 50180327AH SCREW M5X30 DIN912 99 Kč ks
37. 50180114INTERM.RING SCREW SPRING RET. 189 Kč ks
40. 91210076SSPRING 250 69 N/MM YELLOW na dotaz ks
40. 91210079SSPRING 250 72N/MM(64/62)YELLOW 3 175 Kč ks
40. 91210083SSPRING 250 76 N/MM YELLOW na dotaz ks
42. 50180273CIRCLIP 58,2X2 114 Kč ks
43. 50180463SSPRING RET. D=80 W. O-RING 05 624 Kč ks
44. 50180352O-RING VITON 66,27X3,53 94 Kč ks
45. 50180627PISTON ROD NUT M20X1 321 Kč ks
46. 50180099O-RING VITON 44,17X1,78 94 Kč ks
47. 50180135PISTON RING 50-8 397 Kč ks
49. 50180675PISTON D=20 929 Kč ks
51. 50180764TAP D20 M20X1 L45,3 09 554 Kč ks
57. 50180631REBOUND DISC D43 H0 T4 429 Kč ks
58. 50180197PISTON 6+6X7/4,5 929 Kč ks
72. 50180603SADAPTOR CPL. D=50 H=28 08 1 145 Kč ks
73. 50180113STEEL DISC 18X,5X43,7X6 209 Kč ks
74. 50180107REBOUND RUBBER 132 Kč ks
75. 50180604SHIM D29,75 X D19 X T0,4 08 50 Kč ks
76. 50180605SSEAL D18X30X5 08 329 Kč ks
79. 50180103O-RING 41X5 43 Kč ks
80. 46180119DU-BUSH 18X20X12 170 Kč ks
81. 50180606DUST SEAL 1828 08 295 Kč ks
85. 50180126CIRCLIP 53X1,75 114 Kč ks
86. 50180626RESERVOIR CAP D=50 H=10 09 624 Kč ks
87. 50180600BUMP RUBBER D58 D17 H59 2008 511 Kč ks
90. 50180512S3SHOCK ABS. LOWER PART CPL. 09 5 849 Kč ks
91. 50180105THREADED BUSH M12 PDS 246 Kč ks
92. 50180297RUBBER PLUG D=8 59 Kč ks
93. 40540603STEEL BALL D=3MM 59 Kč ks
94. 48600028SPRING D=2,9 L=7,9 99 Kč ks
96. 50180222O-RING NBR 4X1,5 29 Kč ks
97. 50180434SADJUSTING SCREW REBOUND TRAVEL 360 Kč ks
99. R12014REPAIR KIT 5018 PDS 06 2 075 Kč ks
