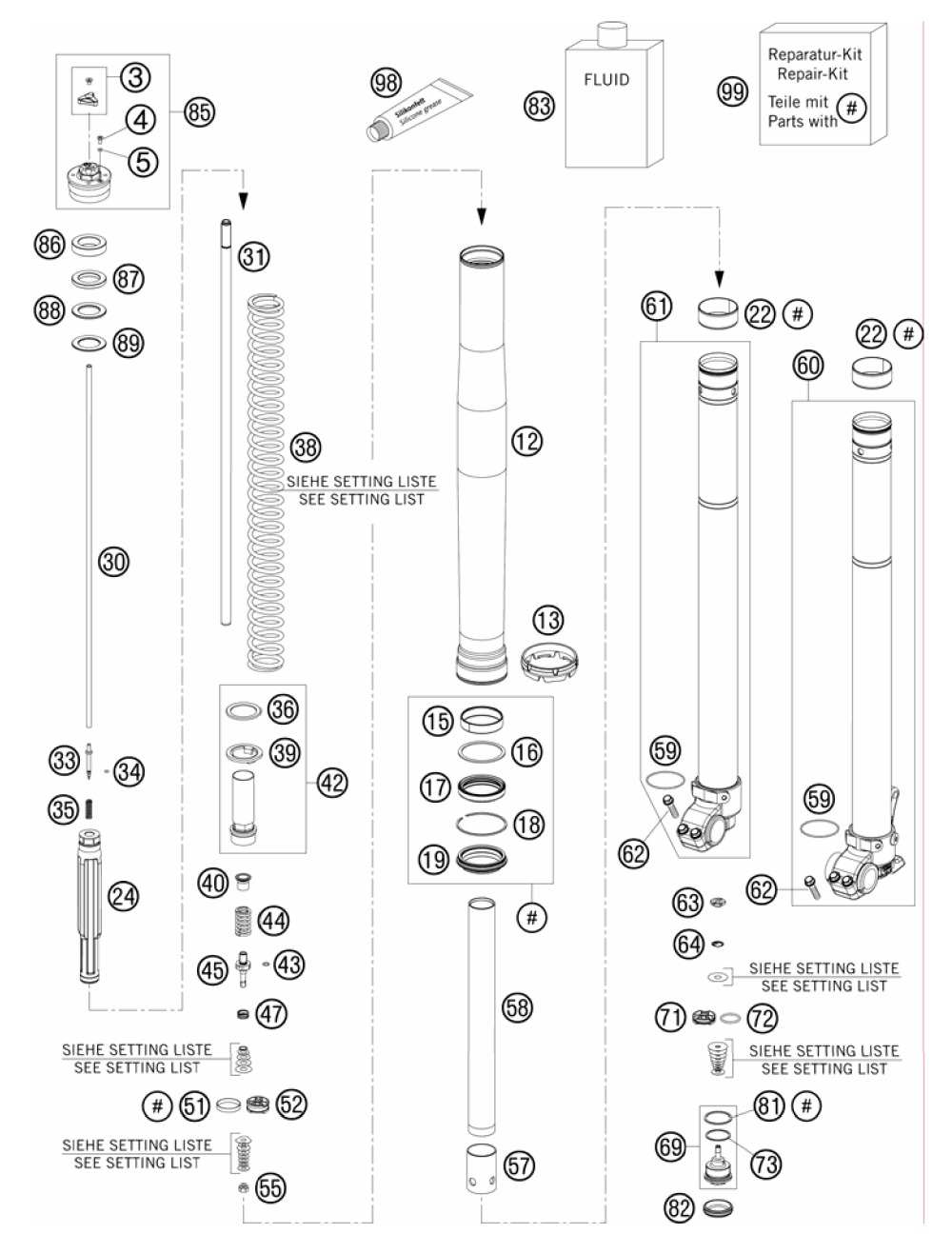

Přední vidlice v rozloženém stavu - zvětšit obrázek

Další schémata:

Přední vidlice v rozloženém stavu - díly:

Díl Kód dílu
Název dílu		 Cena / ks
vč. DPH		 Doporuč.
počet
3. 48600812SADJUSTING KNOB + SCREW 116 Kč ks
4. 48600481VENT SCREW M4X8 65 Kč ks
5. 48600009O-RING NBR 3,7X1,6 33 Kč ks
12. 48600736OUTER TUBE L577 D54/60MM 2L 7 746 Kč ks
13. 48600698FORK PROTECTION RING 08 222 Kč ks
15. 48600429DU-BUSH D48XD52X12DDL02 354 Kč ks
16. 48600013SUPPORT RING 50 X 57,6 X 1,5 116 Kč ks
17. 48600347OIL SEAL RING 48X57,8X9,5 03 311 Kč ks
18. 48600070LOCK WASHER SB58 91 Kč ks
19. 48600400DUST CAP D=48 58,4X11,8 304 Kč ks
22. 48600428DU-BUSH D47XD49X20DDL02 354 Kč ks
24. 48600557SHYDR.STOP L=200 D=31,9 CPL. 07 999 Kč ks
30. 48600559ADJUSTING TUBE L=520 07 568 Kč ks
31. 48600568PISTON ROD D=12 L=554 ALU 2 268 Kč ks
33. 48600277ADJUSTER NEEDLE 07 213 Kč ks
34. 48600298O-RING 2X1,5 NBR 33 Kč ks
35. 48600444REBOUND SPRING C=4N/MM 111 Kč ks
36. 48600113WASHER 32X42X2,5 130 Kč ks
38. 91410012SSPRING 3,8N/MM SET D=4,9MM 2 721 Kč ks
38. 91410013SSPRING 4,0N/MM SET D=5,0MM 5 665 Kč ks
38. 91410014SSPRING 4,2N/MM SET D=5,0MM 2 721 Kč ks
38. 91410015SSPRING 4,4N/MM SET D=5,1MM 2 721 Kč ks
38. 91410016SSPRING 4,6N/MM SET 2 721 Kč ks
38. 91410017SSPRING 4,8N/MM SET 2 721 Kč ks
39. 48600021INTERM. RING 26,2 X 43 X 3 213 Kč ks
40. 48600525GUIDING BUSH REBOUND SPRING 213 Kč ks
42. 48600762SSCREW SLEEVE M27X,08 L=100 KPL 1 733 Kč ks
43. 48600299O-RING 6X1,2 NBR 33 Kč ks
44. 48600511REBOUND SPRING L=32 C=17 105 Kč ks
45. 48600576PISTON ROD REBOUND 307 Kč ks
47. 48600382SHUTTLE VALVE SPRING C=0,4 111 Kč ks
51. 48600455PISTON RING 5X1X68 314 Kč ks
52. 48600575PISTON REBOUND SX 2007 568 Kč ks
55. 40540486NUT M6X0,5 REBOUND 111 Kč ks
57. 48600764ADAPTER SLEEVE D23/D28 694 Kč ks
58. 48600763PIPE D23/L350 09 2 721 Kč ks
59. 48600048O-RING NBR 46 X 2 46 Kč ks
60. 48600860SA2AXLE CLAMP L/S + TUBE CPL. 09 9 424 Kč ks
61. 48600238S4AXLE CLAMP R/S + TUBE CPL. 09 9 552 Kč ks
62. 0025080256HH COLLAR SCREW M8X25 TX40 80 Kč ks
63. 48600163CHECK VALVE NUT M6X0,5 D=2 111 Kč ks
64. 48600202SPRING CHECK VALVE D=0,7 111 Kč ks
69. 48600586STAP COMPRESSION CPL. 07 851 Kč ks
71. 48600047PISTON COMPRESSION D=27,9 568 Kč ks
72. 46811499O-RING NBR 21X2 40 Kč ks
73. 35480320O-RING NBR 24X2 40 Kč ks
81. 48600004COPPER WASHER 29,5X33,5X1 40 Kč ks
82. 48600141RUBBER CAP D=35MM 40 Kč ks
83. 48600401S1FORK OIL SAE5 5L 2005 2 713 Kč ks
85. 48600431S2PRE-LOAD ADJ. M51X1,5 09 1 562 Kč ks
86. 48600038SPACER 42X26,5X10 46 Kč ks
87. 48600037SPACER 42X26,5X5 40 Kč ks
88. 48600036SPACER 42X26,5X2,5 33 Kč ks
89. 48600053SPACER 42X26,5X1,5 33 Kč ks
98. T511SILICONE GREASE F. DUST STRI 989 Kč ks
99. R14016REPAIR-KIT EXC FRONT FORK 2009 2 129 Kč ks
