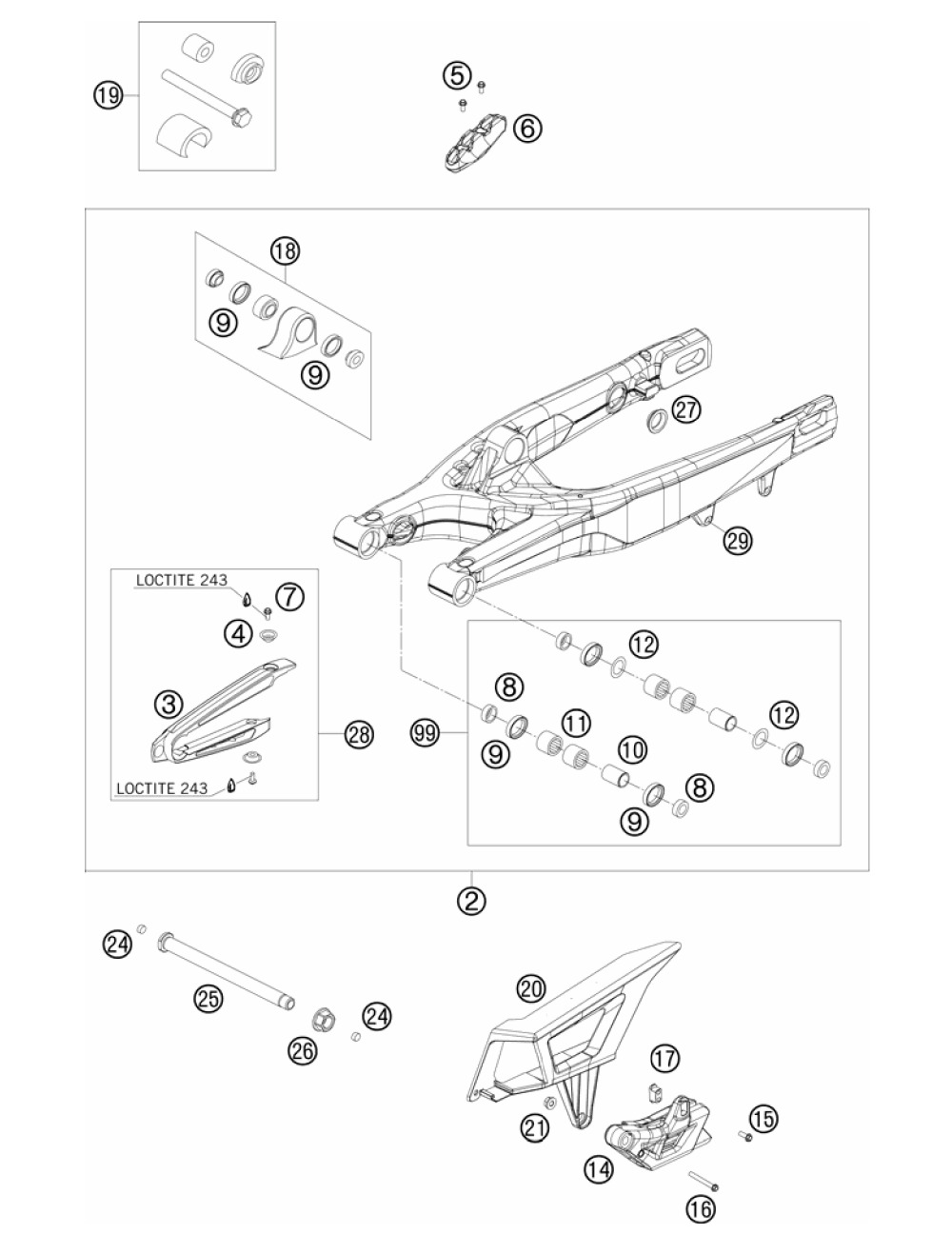

Kyvná vidlice - zvětšit obrázek

Další schémata:

Kyvná vidlice - díly:

Díl Kód dílu
Název dílu		 Cena / ks
vč. DPH		 Doporuč.
počet
2. 78004030144SWING ARM CPL. 08 13 487 Kč ks
3. 77304066000CHAIN SLIDING PROTECTION 529 Kč ks
4. 77304066150BUSHING F. CHAIN SLIDING PR.07 96 Kč ks
5. 0009050103SPECIAL SCREW M 5,0X10 22 Kč ks
6. 77313047000BRAKE HOSE GUIDE LOWER 07 179 Kč ks
7. 59009062013SPECIAL SCREW M6X13 WS=8 10.9 46 Kč ks
8. 54804034000BUCKET F. SHAFT SEAL RING 03 246 Kč ks
9. 0760253270SHAFT SEAL RING 25X32X7 144 Kč ks
10. 59404032000BEARING SLEEVE 17X22X38,7 03 285 Kč ks
11. 59004031100NEEDLE BEARING HK2212V 120 Kč ks
12. 54603036000STOP DISK 22,2X31,7X1 70 Kč ks
14. 77304070000CHAIN GUIDE REAR CPL. 07 479 Kč ks
15. 59009062019SPECIAL SCREW M6X19 WS=8 10.9 53 Kč ks
16. 0025060506HH COLLAR SCREW M6X50 TX30 55 Kč ks
17. 77304070030INSERTION NUT F. CHAIN GUIDE 136 Kč ks
19. 50329000044TOOL BEARING MOUNTING PDS 3 703 Kč ks
20. 78004060000CHAIN GUARD 08 477 Kč ks
21. 56509064100SELF LOCKING NUT M6 10.9 46 Kč ks
24. 55009086000PLUG SFL13 46 Kč ks
25. 77304037000SWINGARM BOLT M16X1,5 07 1 719 Kč ks
26. 54804038000SELF LOCK.NUT M16X1,5 WS=19 03 285 Kč ks
27. 58404041100CLOSING COVER ROUND 03 96 Kč ks
28. 77304066010CHAIN GUARD CPL. 06 734 Kč ks
29. 54603055051PRESS IN NUT M6 STEEL ZINC 70 Kč ks
99. 54804230010SWINGARM-REPAIR KIT 05-07 1 845 Kč ks
